在當(dāng)前的傳播運(yùn)輸領(lǐng)域中，為了進(jìn)行有效的船體防腐，現(xiàn)代船舶生產(chǎn)廠家不僅會在船體表面涂抹不同類型的鋅合金陽極防腐材料，同時在船體船艙中都會放置一定量的鋅塊，只有這樣才能夠充分發(fā)揮出產(chǎn)品的防腐效用。

      對于同樣性能突出的鎂合金陽極產(chǎn)品產(chǎn)品的正確安裝使用如下：

      1、首先就需要對鎂陽極與電纜電性連接情況進(jìn)行科學(xué)檢測

      需求者在鎂陽極產(chǎn)品到貨后，必須用萬用表逐支檢測鎂陽極與電極之間的電性連接情況，如果發(fā)現(xiàn)電性連接不好或斷線的鎂陽極，則不能在施工中使用。與此同時，在實(shí)際的施工過程中 嚴(yán)禁用力提拉電纜線，防止電纜接頭折斷。

      2、對鎂陽極產(chǎn)品的表面進(jìn)行有效處理

      為了加速鎂陽極表面活化，應(yīng)在組裝鎂陽極之前，將陽極表面的油污、氧化物除凈。其方法采用砂紙或手動砂輪將鎂陽極打磨一遍，然后用丙酮或無水乙醇擦拭干凈。

      3、對鎂陽極產(chǎn)品填料進(jìn)行科學(xué)的包裝組合

      鎂陽極填料包填料有膨潤土、硫酸鈣、硫酸鎂按照50%、25%、25%比例充填，每條特制的白布袋填充料50kg，裝一支經(jīng)表面處理過的11kg級鎂合金犧牲陽極、鎂陽極放在填料包的正中央，而鎂陽極必須被填充料緊密包敷、嚴(yán)禁明顯偏心。

      4、做鎂陽極床澆水處理

      將產(chǎn)品的填料包放入鎂陽極坑后，必須對坑內(nèi)澆水、坑內(nèi)水位必須完全浸沒鎂陽極填料包，且坑內(nèi)常積水時間必須超過十小時、以便徹底浸沒填料包。注意，一定要達(dá)到實(shí)際要求的浸沒時間，否則產(chǎn)品的效能是會受到嚴(yán)重影響的。

      5、及時進(jìn)行鎂陽極性能測試

      當(dāng)鎂陽極填料包裝被水浸透后，必須待檢測人員對鎂陽極開路電位進(jìn)行測試后，方可與管道連接。并且在鎂陽極與管道連接后，必須待檢測人員進(jìn)行鎂陽極工作電位測試后，方可在焊縫處進(jìn)行防腐。

      6、注意鎂陽極與管道的連接形式

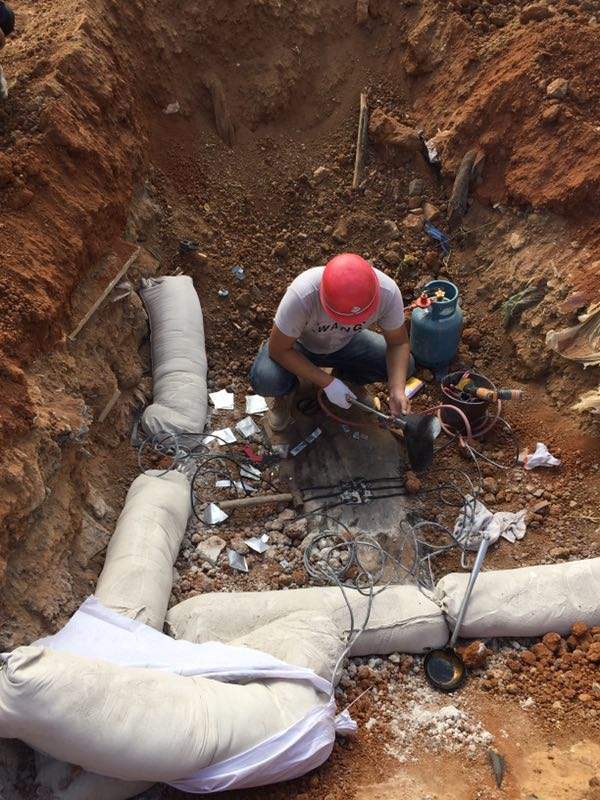

      鎂陽極與被保護(hù)的管線之間均需采用電焊連接，也就是說需要將鎂陽極導(dǎo)電纜—端有銅鼻廣的方鋼片直接焊在被保護(hù)的鋼管上，焊縫小兩條、總長度大丁60mm、焊點(diǎn)處及時補(bǔ)涂與管道相同的防腐涂料、防腐等級與管道防腐等級相同 ，并按相同的規(guī)范要求進(jìn)行防腐涂層質(zhì)量驗(yàn)收。

      7、最后進(jìn)行鎂陽極床的回填

      在鎂陽極床回填時應(yīng)該嚴(yán)禁向鎂陽極坑內(nèi)回填砂石、水泥塊、塑料等雜物。應(yīng)回填電阻率低的細(xì)土，并應(yīng)防止后陽續(xù)施工中碰斷電纜。
