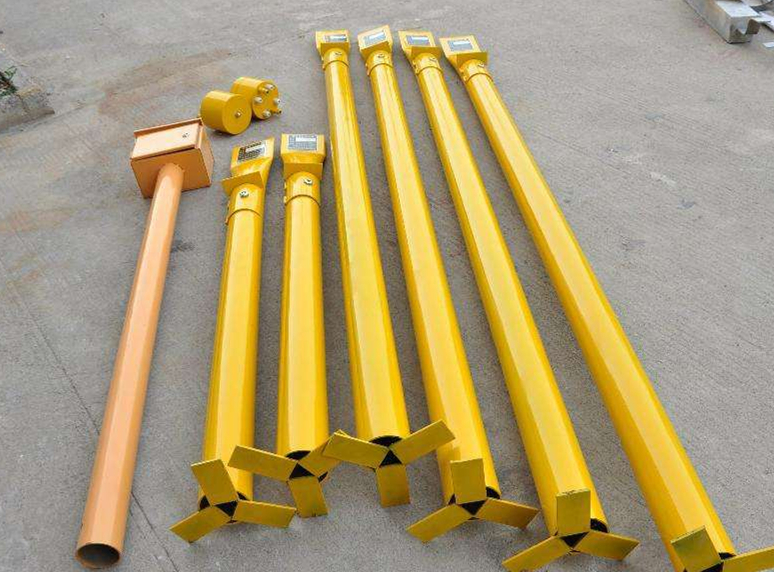

我們都知道測試樁是管道在日常的管理和維護中不可缺少的一個裝置，它通常用于管道電位、電流、絕緣性能的檢測,本裝置裝有6個接線柱,可以根據設計單位的具體要求方便地組成電位、電流、犧牲陽極、絕緣性能測試樁或交叉管道測試樁等。
接下來我們說一下測試樁的幾種類型。1.電位測試樁。電位測試樁用于測量被測管道的電位，它是由管道上直接焊接2條測試導線引入樁中的接線板上。2.電流測試樁。電流測試樁用于測量管道內電流的流向和大小，它由4條測試導線組成，在測量管段兩端各2條。管段的長度一般為30米，對于大口徑管道，因30m管段縱向電阻太小，影響測量精度，應該適當加長。3.套管測試樁。用于測試套管和輸送管的電位，還可以用于檢測套管和輸送管的電絕緣。4.絕緣連接測試樁。用于檢測絕緣法蘭、絕緣接頭的絕緣性能，5.犧牲陽極測試樁。設在犧牲陽極埋設點，用于測量犧牲陽極參數，由于犧牲陽極多點和管道相連，投產后很難再測量管道的自然電位。因此，可在該樁處埋設輔助試片和長效參比電極。6.其他測試樁。①交叉點測試樁：與其他電纜、管道交叉時設置，各引兩條導線；②長距離平行管道測試樁：當管道與其他管道近間距平行時，應將兩條管道的測量線均引入樁內；③跨接測試樁：將要跨接的管道的測量導線引入樁內，在樁內通過接線柱跨接。
